衬氟气动隔膜泵(F46)(第三代)

产品名称:衬氟气动隔膜泵(F46)(第三代)

产品类别:隔膜泵系列

产品型号:QBY-F46

更新时间:2016/5/7 22:32:04

上一个产品:QBK铝合金气动隔膜泵

下一个产品:工程塑料(PP)材质磁力泵

在线客服:点击这里给我发消息 点击这里给我发消息

在线订购:本站订购阿里订购


商品详情

​QBY衬氟F46气动隔膜泵概述

​QBY衬氟F46气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生 产,共有八种规格直径:¢10mm3/8"、¢15mm1/2"、¢25mm1"、¢40mm11/2"、¢50mm2"、¢65mm21/2"、¢80mm3"、¢100mm4"。四种材质、铝合金、铸铁、工程塑料、不锈钢。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。自1986年投产以来,已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。

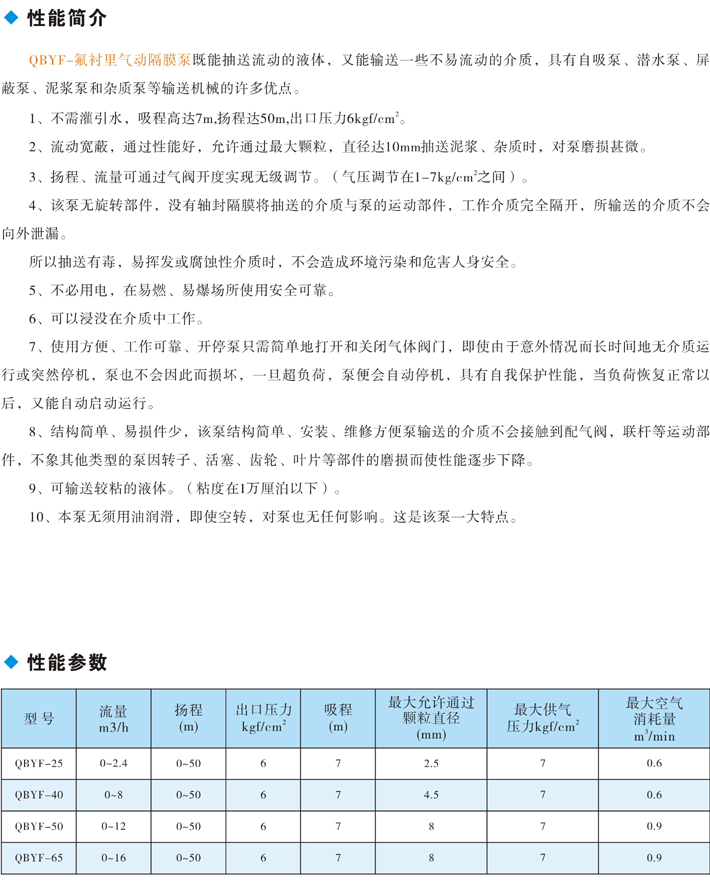

​QBY衬氟F46气动隔膜泵主要特点
1、QBY衬氟F46气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
2、气动隔膜泵流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、QBY衬氟F46气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、气动隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠;
6、气动隔膜泵可以浸没在介质中工作;
7、气动隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、气动隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下);
10、不锈钢气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

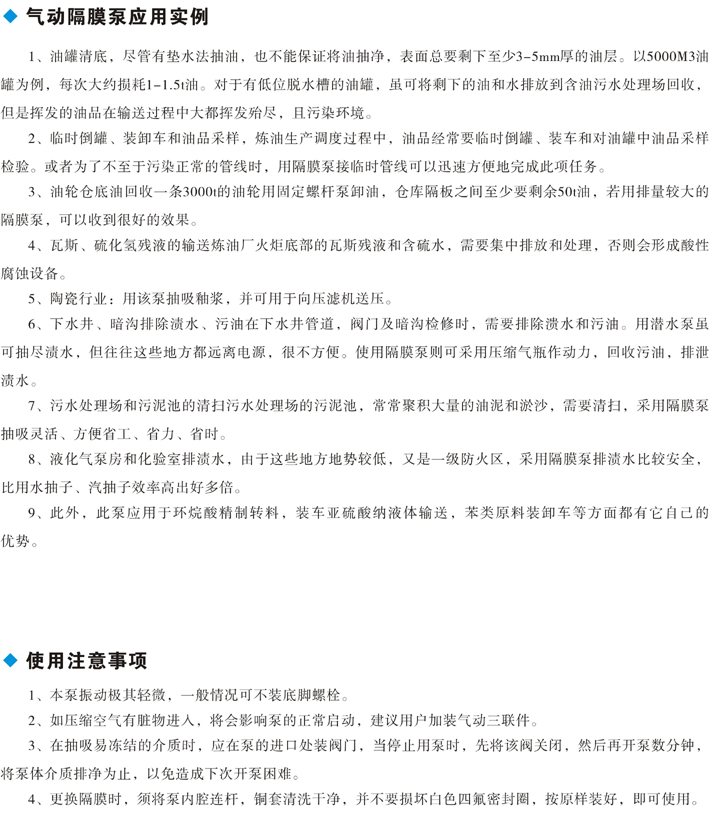

​QBY衬氟F46气动隔膜泵主要用途

1、QBY气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、气动隔膜泵吸油漆、树胶、颜料。
3、气动隔膜泵粘合剂和胶水、全部种类可用泵吸取。
4、不锈钢气动隔膜泵各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用气动隔膜泵吸沉积物及灌浆。
6、气动隔膜泵吸各种乳剂和填料。
7、气动隔膜泵吸各种污水。
8、气动隔膜泵为油轮,驳船清仓吸取仓内污水。
9、气动隔膜泵吸啤酒花及发酵粉稀浆、糖浆、糖密。
10、气动隔膜泵矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、气动隔膜泵吸各种橡胶浆。
12、气动隔膜泵吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、不锈钢气动隔膜泵吸各种剧毒、易燃、易挥发液体。
14、不锈钢气动隔膜泵吸各种强酸、强碱、强腐蚀液体。
15、不锈钢气动隔膜泵吸各种高温液体最高可耐150℃。
16、气动隔膜泵作为各种固液体分离设备的前级送压装置。

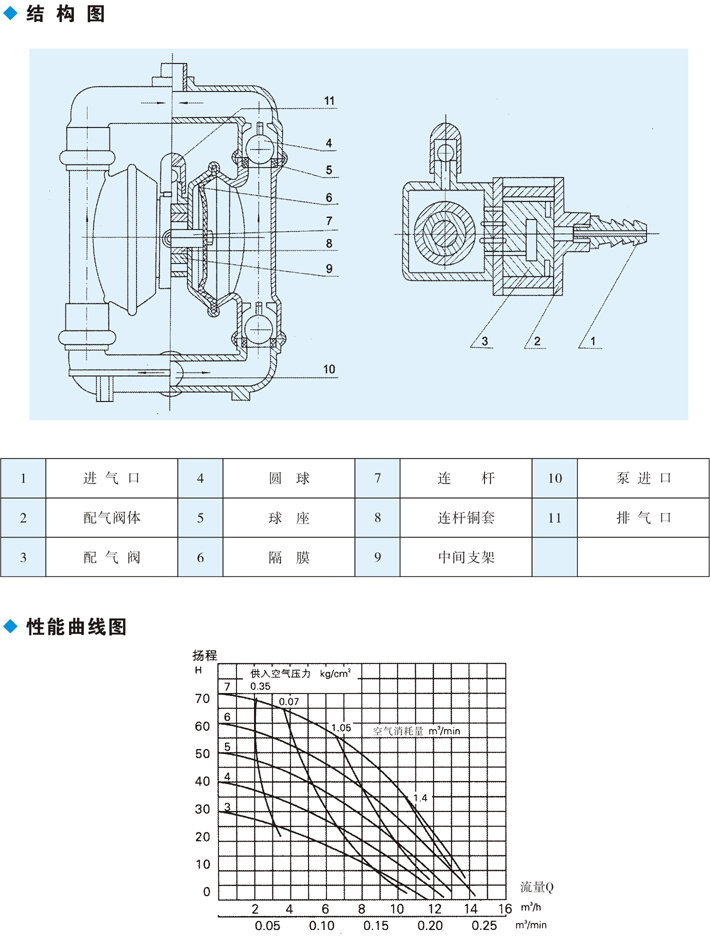

    在气动隔膜泵的两个对称工作腔中A,B中各装有一块隔膜,由中心连杆将其结合成一体。压缩空气从泵的进气口进入配气阀,通过配气机构将压缩空气引入其中一 腔,推动腔中隔膜运动,而另一腔中空气排出,一旦到达行程终点,配气机构自动将压缩空气引入另一工作腔,推动隔膜相反方向运动,从而使两个隔膜连续同步地 往复运动。

​    在图中压缩空气由进口进入配气阀,使膜片向右运动,则A室吸力使介质由C入口流入,推开球阀2进入A室,球阀4则因吸入闭锁,B室中的介质则被挤压,推开球阀3由D流出同时使1闭锁,防止回流,就这样循环往复使介质不断从C入口吸入D出口出排出。
